Este artículo analiza la evolución de la línea de costa en un sector  del litoral valenciano  caracterizado por una fuerte presión demográfica y turística, en el que se han producido importantes intervenciones en los últimos 50 años. El estudio que vamos a realizar abarca el período entre 1956 y 2006 se ha llevado a cabo utilizando fotografías aéreas e imágenes del satélite hindú IRS-PAN, mediante técnicas de tratamiento digital de imágenes y Sistemas de Información Geográfica que nos ha proporcionado la profesora. El análisis permite observar e identificar las tendencias de acumulación y regresión costera en los distintos tramos del sector para el período señalado, así como demostrar la utilidad de las imágenes IRS y las bondades que nos proporciona los Sistemas de Información Geográfica para la detección de cambios  en la línea de costa del litoral valenciano.

Artículo realizado por: Jose Vicente Díaz, Manuel Pesantez y Marcia Costa. Universidad de Valencia

MATERIAL EMPLEADO

Utilizaremos los siguientes archivos:

ARCHIVO	Fecha	Descripción	Resolución	Escala

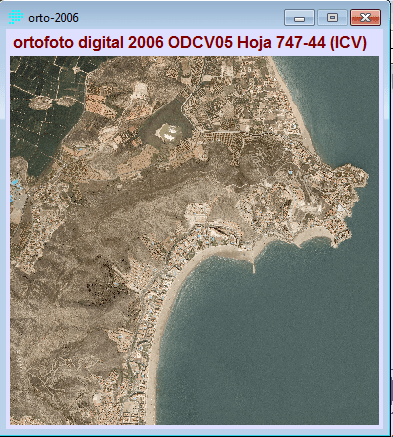

Orto_2006	2006	Ortofoto digital ODCVO5	0.5 m, ED-50	1/5000

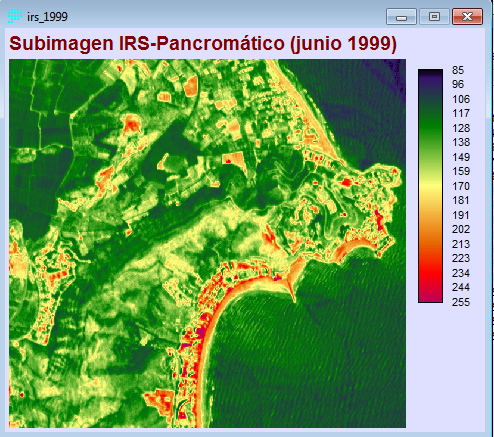

Irs_1999	1999	Imagen Satélite IRS-Pan	6 m	–

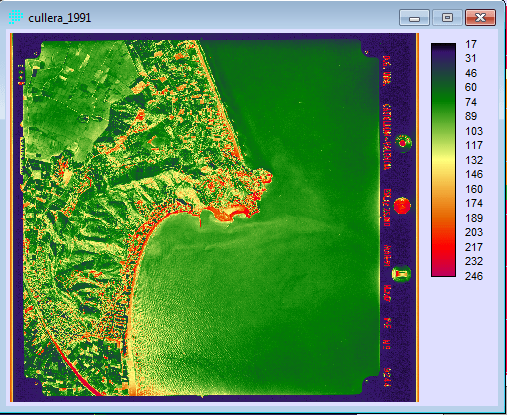

Vuelo _1991	1991	Vuelo fotogramétrico	Pixel sin deter.	1/20000
Vuelo_1986	1986	Vuelo escala	2 m	1/12000

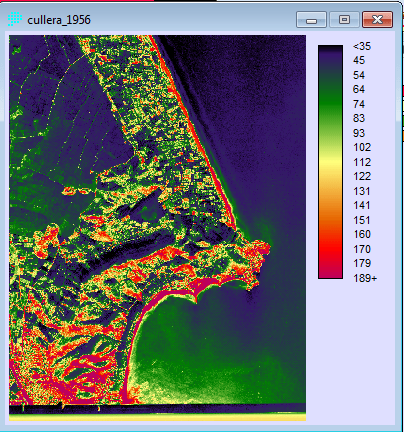

Vuelo_1956	1956	Vuelo americano	Escaneado, 2m	1/33000
CV10_74744	1991-97	Mapas vectoriales	Prec. Plani. 2m	1/10000

Tabla 1. Archivos de práctica para realizar estudio

METODOLOGÍA ( MODELO CARTOGRÁFICO)

Nuestro cronograma de trabajo que vamos a emplear se basa en varios pasos que a continuación describiremos:

1. En base a los datos del directorio MT-SIG-P1 entregado en clase creamos un nuevo proyecto en el IDRISI, cargamos todas las imágenes  detalladas en la tabla anterior

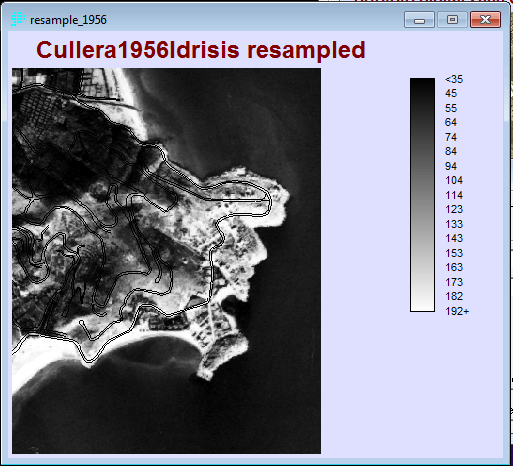

2. Realizamos la corrección geométrica para las imágenes IRS_1999,  Vuelo _1991, Vuelo_1986,  Vuelo_1956.  La Orto_2006 no realizamos ninguna corrección porque es la  imágen que tomamos como referencia para corregir las otras. Las funciones del IDRISI que hemos escogido para esta acción es REFORMAT→RESAMPLE. En este punto escogemos la imagen a Corregir, entramos los parámetros de referencia de salida que es la Orto_2006, escogemos los puntos de control tanto a la imagen a corregir y  de referencia,  por lo menos unos 15 puntos de control  GCP fueron escogidos  en  la demarcación de la línea costera y carreteras, tratando que el RMS sea lo menos posible no mayor a 2. Guardamos lo puntos de control para cada imagen corregida.

Cabe señalar que en un principio los puntos escogidos nos daba mucho error al momento del cruce de las imágenes e interpolar e interpretar la información que queríamos realizar, el programa IDRISI  que íbamos trabajando en casa era un programa bajado de internet y nos daba muchos datos erróneos, por lo que tuvimos que realizar la elección de los puntos de control en los ordenadores del aula del Máster.

Para evaluar la exactitud de los puntos escogidos, a la imagen corregida la convalidamos con los archivos de CV10-74744, para ello al abrir la imagen en COMPOSER → LAYER PROPIETERS, cambiamos la paleta de colores en Symbol File→ Grey. A la imagen corregida  superponemos el archivo de Comunicaciones.vct y visualizamos el grado  de desviación, ajustamos los puntos de control logrando una mejoría en las imágenes corregidas.

Figura 6. Validez de la imagen corregida

Este Procedimiento lo realizamos para las imágenes RESAMPLE/86/91/99

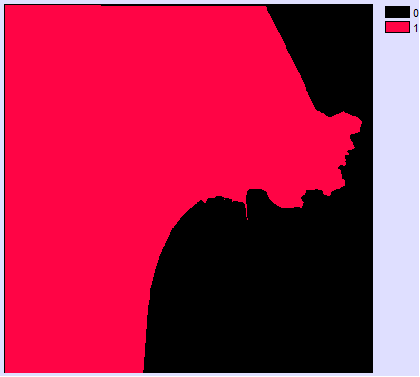

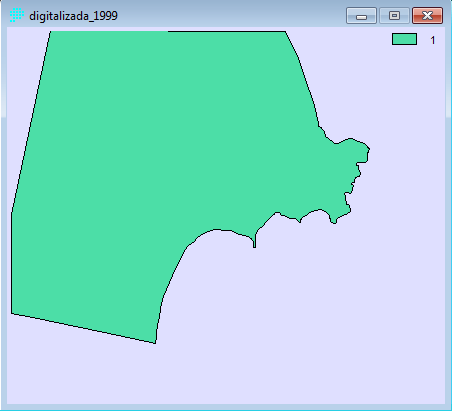

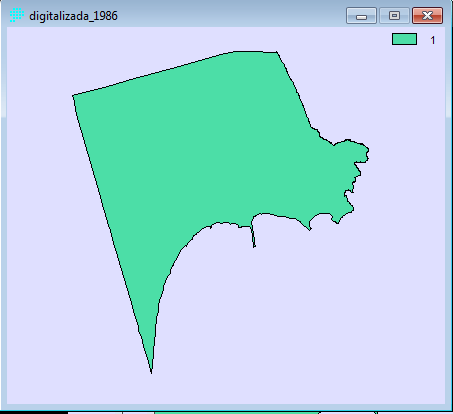

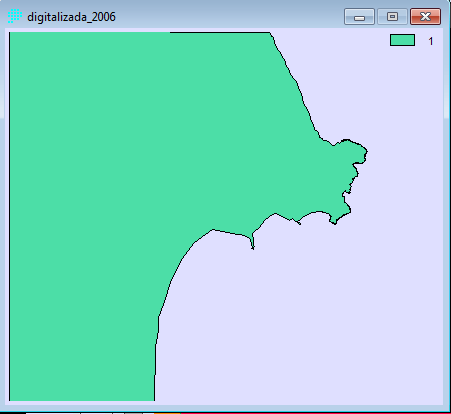

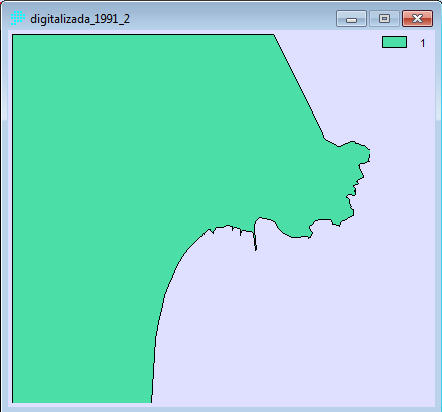

3. Posteriormente digitalizamos las imágenes raster corregidas, primeramente creamos una imagen raster de valor 0 (Data Entry→INITIAL), creando una capa para impregnar la imagen digitalizada de valor 1. La digitalización de las imágenes la realizamos con REFORMAT→RASTERVECTOR, la opción de conversión la disponemos en raster to polygon. Las imágenes resultantes las ponemos a continuación:

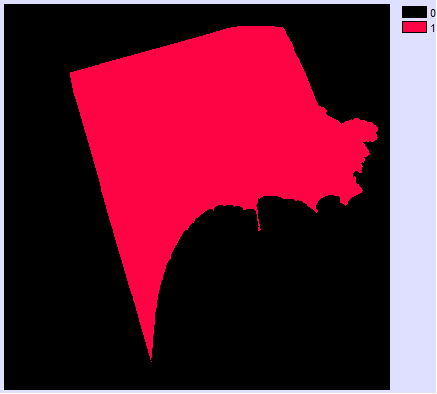

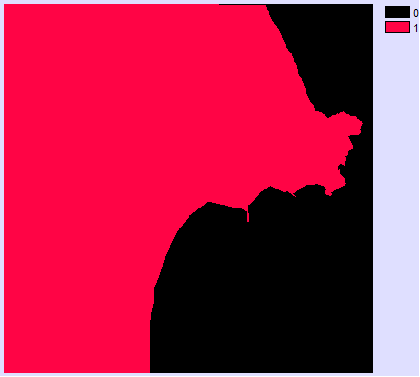

4. Como los siguientes pasos requieren que las imágenes estén rasterizadas para efectuar cruce de polígonos y cálculo de áreas de erosión y acumulación es necesario convertir los polígono.vct  a raster. Para ello con las imágenes INITIAL/56/86/91/99/2006 y vectorizadas creamos un nuevo polígono rasterizada  de 0 y 1, siendo 0 el valor determinado para el área que está fuera del polígono y 1 para el área de interés. Para realizar esta acción utilizamos la función REFORMAT→ rastervector buscamos la opción de conversión Polygon to raster cargamos imágenes  a rasterizar y renombramos imagen resultante





4.5   Luego recortamos las imágenes ajustando  las coordenadas  a las áreas de interés. Las coordenadas son UTM   y fueron ajustadas para todas en los siguientes límites:

Y = [ 4339600 , 4341400 ]   →    X=   [ 738460  , 740650 ]

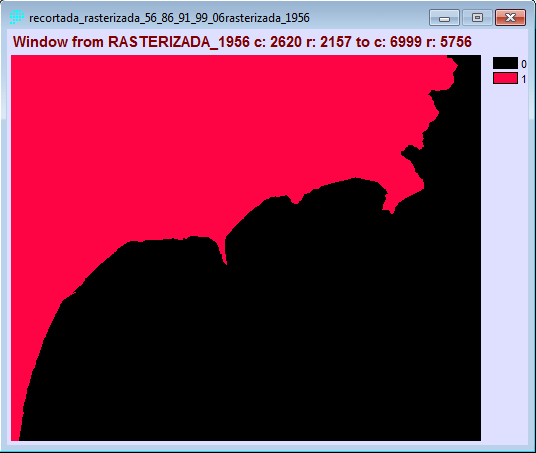

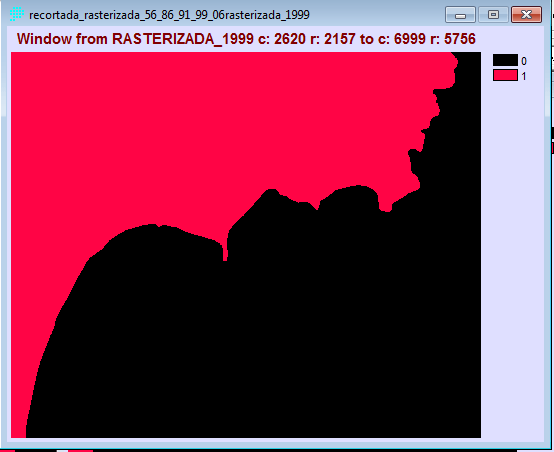

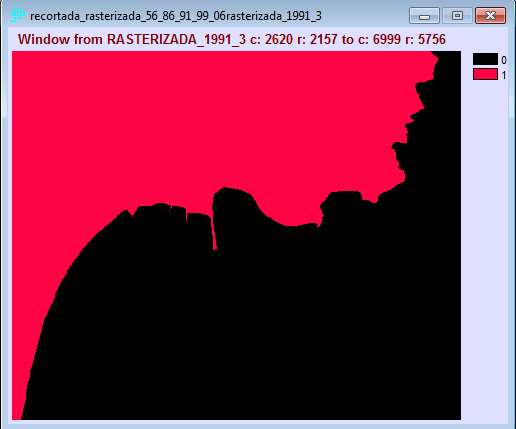

Las funciones que utilizamos para efectuar esta acción lo realizamos con: DATA ENTRY→ WINDOW, detallamos la cantidad de imágenes que vamos insertar en el grupo, detallamos la posición geográfica con las  coordenadas UTM señaladas, dándonos el siguiente resultado





6. Luego del recorte de las imágenes procedemos a realizar al cruce de las imágenes mediante el CROOSTAB con la función GIS Analysis→ DATA base QUERY→CROOSSTAB, escogemos las imágenes que deseamos evaluar los cambios. Esta función superpone dos imágenes cualitativas de valores 0 y 1, realizando un cálculo de similitud.

7. Con estas imágenes podemos obtener  las imágenes de áreas que nos permiten obtener información de zonas donde se hayan producido fenómenos erosivos y de sedimentación, al pulsar con el  botón del ratón sobre el código de área, nos da la  observación directa  del área que se trata. La función que  desarrolla esta operación es GIS Analysis→ DATA base QUERY→AREA→hectare.

También se puede realizar este proceso con las imágenes ya Cruzadas, pulsando con el botón derecho del ratón sobre el leyenda de datos de información de las áreas, donde se puede calcular las áreas dando un archivo ASCII.

RESULTADO DE LA EVOLUCIÓN DE CAMBIOS

Los trabajos realizados sobre la evolución costera de distintos sectores de la costa valenciana en los 50 últimos años demuestran claramente  la influencia humana  en la dinámica costera,  muchos procesos de erosión y regresión se han  ocasionando  en concreto en la línea de costa de la Playa de Paco, Playa de San Antonio y el Sur de Cullera, su comportamiento abrupto y regresivo ha sido por la proliferación de construcciones de diques  y edificaciones a lo largo de la línea de costa.

 Por otro lado, desde la perspectiva  morfosedimentaria el espacio observado se encuentra dentro de una  amplia célula sedimentaria que engloba a todo el sector meridional del Litoral Valenciano originado por una gran deriva Litoral Norte a Sur. El  límite  donde funciona la deriva es hasta el puerto de la Goleta d’Oliva. A lo largo de este sector meridional el transporte longitudinal de sedimentos es claramente inferior a lo que se da en su lado Septentrional debido a la orientación de la costa (NNW o NW), menos propensa a generar transporte hacia el sur  que la  Costa del  Norte del Golfo ( NNE).

El tramo costero considerado, debido a la existencia del cabo, presenta variaciones importantes en la orientación de la orilla, lo que provoca una dinámica sedimentaria más compleja que en otras partes del golfo. Merece la pena destacar que en alguna de las playas de Cullera la dinámica sedimentaria N_S, en algunos años, puede quedar invertida, dado que el cabo ejerce de pantalla a los temporales procedentes del NE, provocando que en algunos momentos se produzcan desplazamientos de materiales hacia el norte.

Por otro lado los problemas erosivos costeros no obedecen exclusivamente a actuaciones locales (construcción de espigones, un dique portuario, etc.) sino que existen factores de carácter regional que actúan a medio y  largo plazo. La alteración fluvial de los ríos constituye la fuente principal de sedimentos en el sistema costero.

1. Evaluación en el período comprendido entre 1956 y 1986

CATEGORÍA	ÁREA (ha)		LEYENDA
1	222.25	Mar Mediterraneo
2	9.61	Erosión
3	5.37	Acumulación
4	156.95	Polígono sin cambio

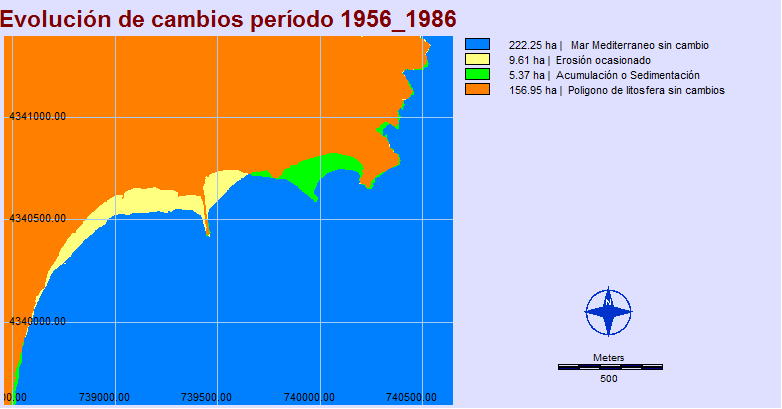

Figura 22. Mapa de evaluación de cambios en el período 1956-1986

En este período en especial en los años 70 tuvo lugar la construcción de grandes espigones destinados a la implementación de un puerto deportivo en la Playa de Cap Blanc, además se desarrollaron otras construcciones, que tuvieron incidencia en la zona costera. Estas obras como se observa en el mapa provocaron “deriva hacia arriba. Se observa la sedimentación acumulada  de un área de 5,37 ha  en la zona más septentrional (marcado con color verde) en especial en la playa de L´Ílla en una longitud de playa de unos 500 metros, también se observa  una fuerte erosión de unas 9,61 ha a lo largo de 1 km de longitud de playa en especial en la playa del Racó  y playa de Cap Blanc.

En la Playa de Sant Antoni de Cullera corresponde a la zona  en que cambia  la dirección de la Costa llega  hasta los diques  que protegen la desembocadura del Riu Xúquer. Su dinámica evolutiva está gobernada por la existencia de estos diques construidos en los años cincuenta  y alargados en los años 80. Resulta interesante advertir el avance de la anchura de la playa emergida va de menor a mayor, conforme nos desplazamos a los diques

2. Evaluación en el período comprendido entre 1986 y 1991

CATEGORÍA	ÁREA (ha)		LEYENDA
1	225.40	Mar Mediterraneo
2	0.8	Erosión
3	6.46	Acumulación
4	161.52	Polígono sin cambio

    Figura 23. Mapa de evaluación de cambios en el período 1986-1991

En este período se ha de contemplar  diversas actuaciones de la actividad humana realizadas como un simple reflejo de la dinámica natural. En este sentido, los principales factores de antropización podrían relacionarse con: a) Mantenimiento de las estructuras introducidas con anterioridad, b) Alteración y eliminación de algunos espigones y c) Vertido artificial de arenas.

En este período se observa un pequeño crecimiento de la Sedimentación en la playa Cap Blanc, con un correspondiente decrecimiento de la erosión en esta playa.

CATEGORÍA	ÁREA (ha)		LEYENDA
1	218.73	Mar Mediterraneo
2	6.50	Erosión
3	7.48	Acumulación
4	161.48	Polígono sin cambio

3. Evaluación en el período comprendido entre 1991 y 1999

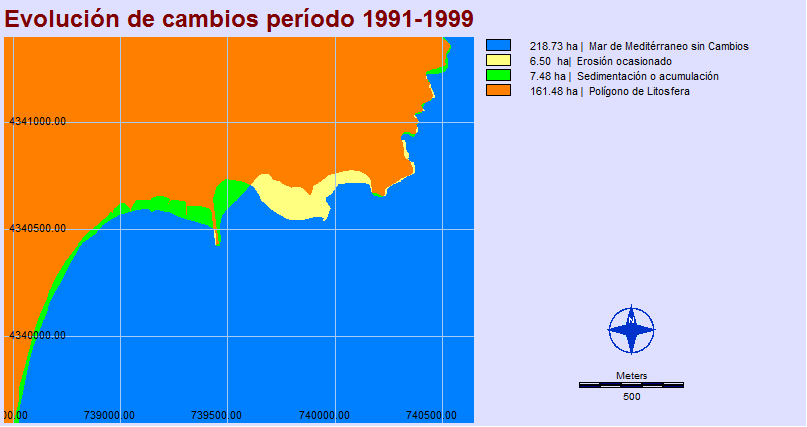

    Figura 24. Mapa de evaluación de cambios en el período 1991-1999

Con la eliminación de lo que fuera el puerto deportivo la zona costera de la Playa de Cap Blanc continúa con el proceso de sedimentación, alejando la línea de costa de su forma original. Con motivo de la recuperación de la línea de costa original se elimina el espigón del Puerto de Cap Blanc y otros situados a lo largo del sector. Debido  a los temporales de viento o creación de zonas con tendencia a inundarse se realizaron extracciones de arena de las Playas de L’Illa i Cap Blanc para depositarlas en la Playa del Raco castigada por la erosión.

Los valores cuantitativos reflejan el grado de aumento de la erosión y además un pequeño crecimiento de la sedimentación en este período.

4. Evaluación en el período comprendido entre 1999 y 2006

CATEGORÍA	ÁREA (ha)		LEYENDA
1	221.45	Mar Mediterraneo
2	1.26	Erosión
3	3.78	Acumulación
4	167.70	Polígono sin cambio

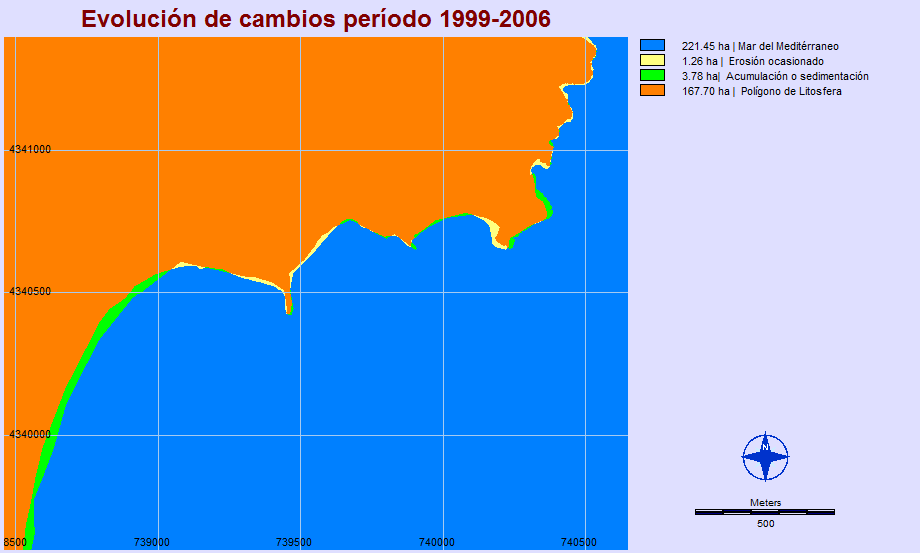

    Figura 25. Mapa de evaluación de cambios en el período 1999-2006

En este período de tiempo  se observa que el proceso de sedimentación y erosión se ha estabilizado sobre todo en la Playa del Racó ganando  algunas hectáreas, recuperando el límite de costa original, además se observa un pequeño crecimiento de la sedimentación en la Playa  de Sant Antonio, el proceso erosivo que se observaba en los anteriores períodos especialmente en las Playas del Cap Blanc y playa del Raco ha disminuido sustancialmente, podríamos decir que actualmente existe un balance positivo de recuperación de los límites de Costa.

5. Evaluación en el período comprendido entre 1956 y 2006

CATEGORÍA	ÁREA (ha)		LEYENDA
1	220.44	Erosión
2	2.27	Mar de Mediterraneo
3	7.19	Sedimentación
4	164.29	Polígono  de línea de costa

    Figura 26. Mapa de evaluación de cambios en el período 1956-2006

Si observamos el mapa evolutivo desde 1956 hasta el 2006, podríamos decir que en las playas del Cap Blanc y del Raco, el proceso erosivo ha disminuido sustancialmente, pero se observa un pequeño crecimiento de la sedimentación en la playa de los Olivos y Sur de la Playa de San Antonio

Figura 27. Mapa actual de la zona analizada

CONCLUSIONES

Los resultados presentados  en nuestro trabajo nos sugieren decir que los sistemas de información geográfica se identifican como una herramienta robusta para evaluar cambios de una serie temporal de datos o de información gráfica. Los datos obtenidos son valores cuantificables de cambios producidos y a la vez nos permite representar de forma visual  los efectos evolutivos de esos cambios, estos datos obedecen a su origen, georreferenciación, resolución y formato de los archivos.

Por otro lado se demuestra que la estimación cuantitativa del número de hectáreas “ ganadas o perdidas”  frente al Mar y obtenidas con el IDRISI, no es lo suficiente para explicar la tendencia evolutiva seguida por un sector costero, sino que un análisis completo debe tomar en consideración los complejos procesos naturales y humanos que están interactuando.

El estudio muestra la potencialidad y las bondades que el empleo combinado de imágenes de satélite de alta resolución y de técnicas del SIG tiene que hacer un seguimiento que permita conocer el estado y dinámica de las playas.

El tratamiento digital de imágenes y los SIG son herramientas muy útiles para la evaluación de los cambios costeros recientes ya que permiten generar amplias bases de datos con capacidad para cuantificar las superficies afectadas por procesos de erosión y acumulación, así para crear salidas gráficas de calidad

La potencialidad y la precisión de los análisis realizados dependerá, en última instancia de la cantidad y calidad de los datos incluidos en el SIG. La creación de una base de datos completa, precisa y actualizada regularmente facilitaría la tarea de gestión a las administraciones públicas, permitiendo incluso predecir y simular escenarios de cambios futuros.

Referencias
