Los oculares de los telescopios

El ocular es el elemento que recoge la imagen generada por el objetivo y la hace accesible para el observador, que coloca el ojo tras el ocular. El ocular es siempre una lente o conjunto de lentes y es un elemento que podemos intercambiar para obtener diferentes aumentos en nuestro telescopio.

La distancia entre el objetivo (lente o espejo) y el plano focal se denomina distancia focal del telescopio (Ft). Esta distancia es importante pues nos ayudará a calcular los aumentos o amplificación del telescopio.

CapturaEsquema básico de un telescopio refractor la imagen aparece invertida en el plano focal (P), posición que coincide con el foco del ocular para una mejor visualización del observador.

Para observar el objeto astronómico debemos colocar un ocular, estos llevan escritos unos números, la distancia focal del ocular.Captura Imagen: Oculares de diferentes distancias focales (17mm, 21mm y 24mm).

 Para saber los aumentos del telescopio hay que dividir la distancia focal del telescopio entre la del ocular:

         Aumentos = (F telescopio/ F ocular)

 Por ejemplo sí a un telescopio con una distancia focal de 1000 mm  le colocamos un ocular de 20mm obtendremos un aumento de: (1000/20) = 50x, (los aumentos se suelen nombrar con la letra “x” detrás del número), sí colocamos un ocular de 10 mm tendríamos un aumento de 100x, es decir a menor distancia focal del ocular obtenemos más amplificación.

Estos aumentos o amplificación no significan que el objeto se vea tantas veces más grande, sino que es la imagen que observaríamos si estuviéramos tantas veces más cerca. Es decir sí un objeto que se encuentre por ejemplo a 300.000 km lo observamos con un aumento de 50x lo veríamos como si estuviéramos a 6000 km del objeto, valor obtenido dividiendo la distancia del objeto entre el aumento utilizado.

Podemos variar los oculares para tener diversas amplificaciones de la imagen astronómica, es importante disponer de varios oculares de diversas potencias (por ejemplo 40mm, 25mm y 6mm). En primer lugar para encontrar el objeto usaremos un ocular de baja potencia, seguidamente iremos variando el tipo de ocular según las amplificaciones que deseemos obtener y el tipo de objeto a observar.

 Captura

Colocación de oculares en el telescopio.

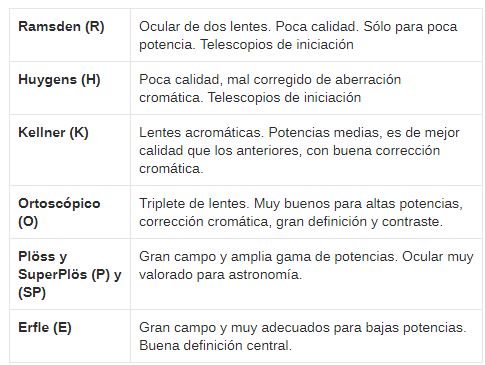

En el ocular aparte de la especificación de la distancia focal aparece una letra, esta nos indica el tipo de ocular, la siguiente tabla nos indica los tipos de oculares más comunes:

tipos de ocularesCapturaOculares Plöss de 25 y 6.5 mm, muy utilizados por su calidad y precio.

Adicionalmente a los oculares podemos interponerles una lente de Barlow, esta  nos permite multiplicar la focal de nuestro telescopio en función de la relación indicada por el fabricante (1.5x, 2x, etc). La más utilizada es la 2x (duplicador). Lo que conseguimos anteponiendo una lente de Barlow 2x a nuestros oculares es doblar su poder de aumento al duplicar la distancia focal, pero hay que tener cuidado pues suele provocar perdida de luminosidad con lo que es importante ir variando oculares hasta encontrar el que defina mejor la imagen. Funciona mejor con oculares de potencia media.

Captura                                                 Lente Barlow 2x

Hay que recordar que lo importante en un telescopio, más que los aumentos, es el tamaño de la abertura ya que colecta más luz y podemos observar objetos más débiles. Muchos aumentos provocan pérdida de luz y campos de visión más pequeños.

Para observar los objetos que estén muy cerca del cenit o en el cenit se puede colocar un prisma cenital para observarlos cómodamente. Este se coloca ante el ocular y desvía la luz 90º. El inconveniente que tiene es que resta luz y campo.

Captura Prisma cenital y ubicación en telescopio

Espero que esta información sobre oculares os sirvan para elegir los más adecuados para vuestra observaciones.
